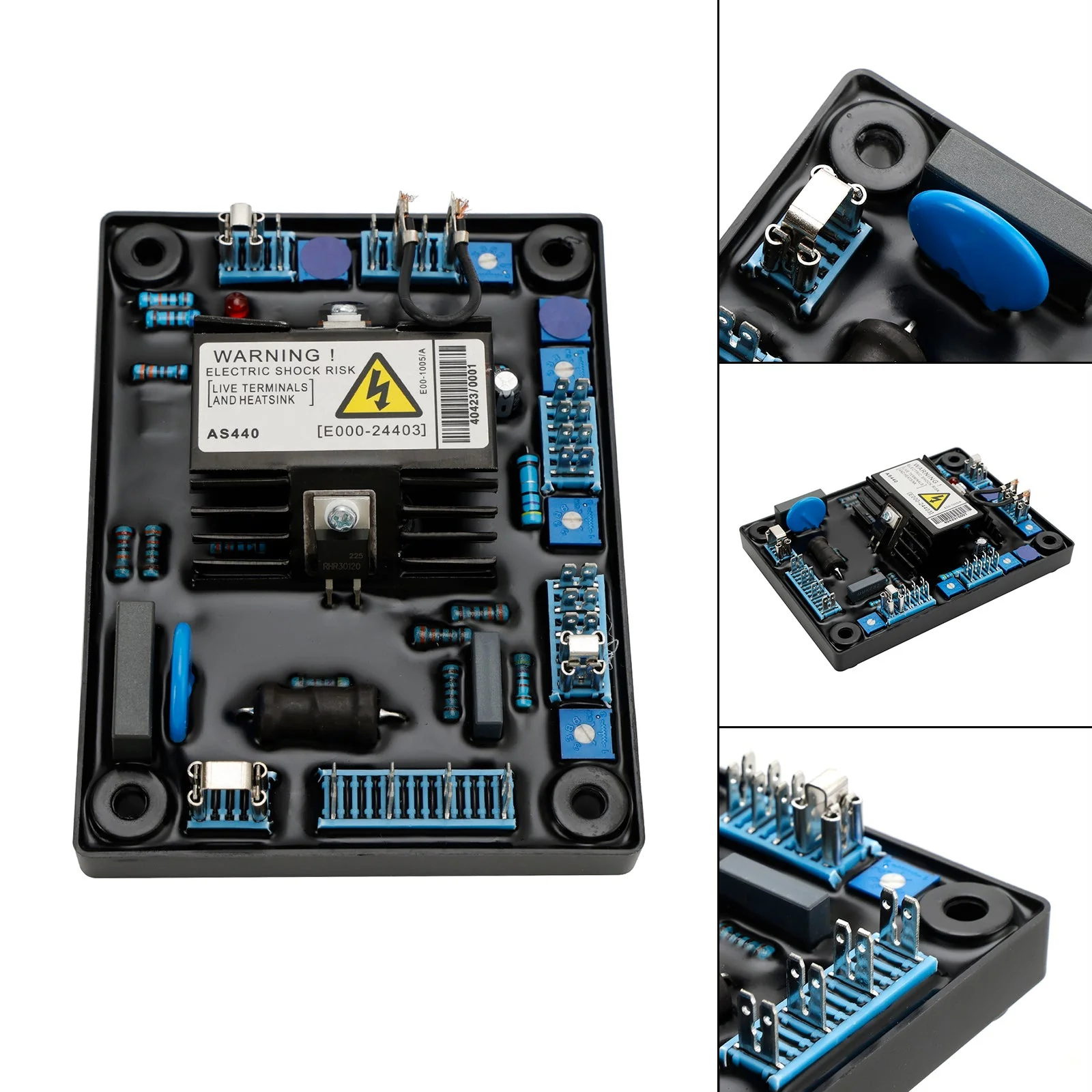

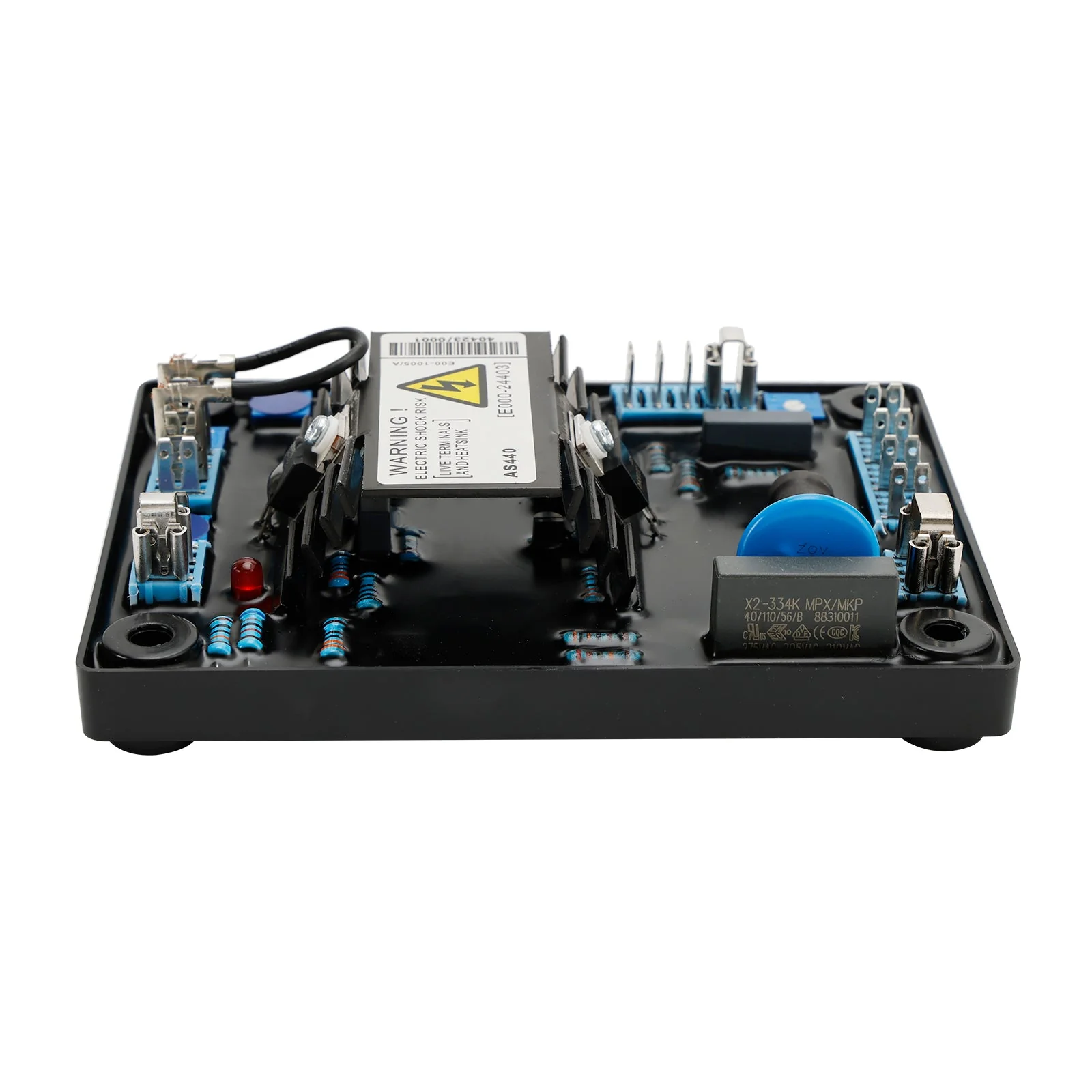

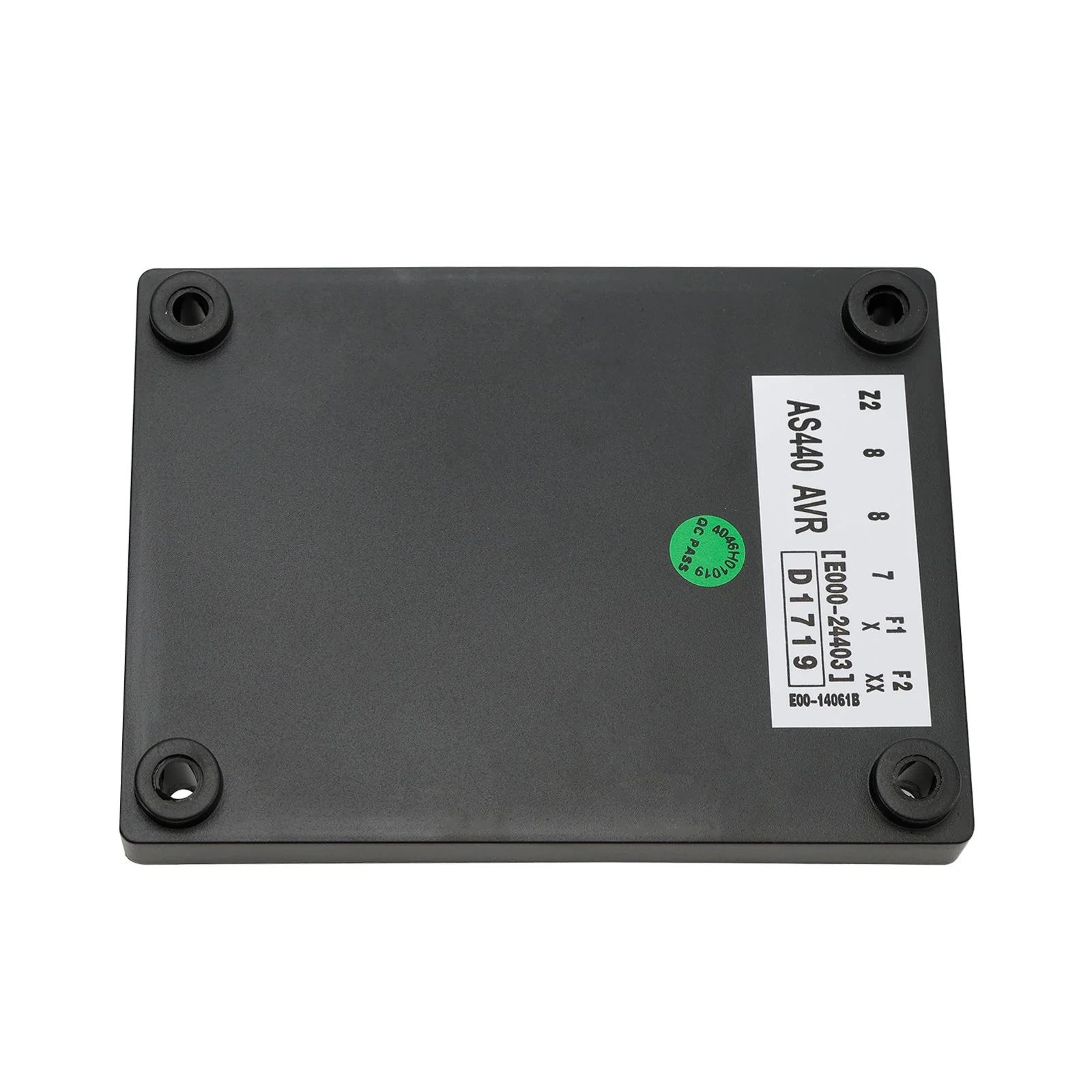

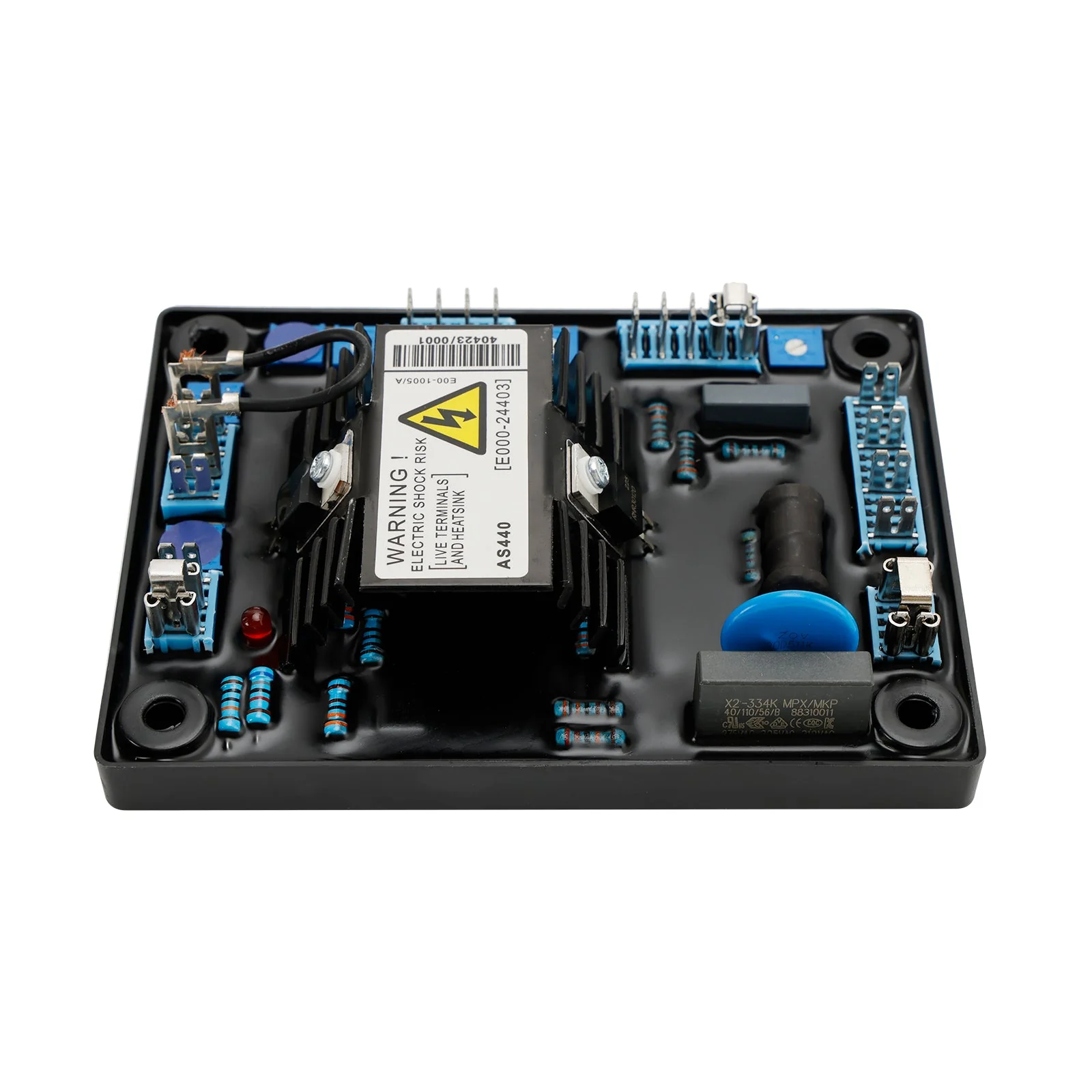

AVR AS440 pour module de régulateur de tension automatique de groupe électrogène

Détails:
État : 100 % neuf.
ENTRÉE DE DÉTECTION
Cavalier de tension sélectionnable
100-130 Vca monophasé ou
190-264 VCA monophasé
Fréquence nominale 50-60 Hz
ENTRÉE DE PUISSANCE
Tension 100-264 V c.a. monophasé
Fréquence nominale 50-60 Hz
SORTIR
Tension 82 V d. C. à 200 V a. C.
Courant continu 4A (voir note 1).
Transitoire 7,5 A pendant 10 secondes.
Résistance 15 ohms minimum
(10 ohms minimum lorsque la tension d’entrée est inférieure à 175 CA)
RÉGULATION
+/- 1,0% (voir note 2)
DÉRIVE THERMIQUE
0,03% par degré. C changement de l’ambiance AVR (voir note 3)
RÉPONSE TYPIQUE DU SYSTÈME
Réponse AVR : 20 ms
Courant déposé à 90 % : 80 ms
Volts machine à 97 % : 300 ms
RÉGLAGE DE LA TENSION EXTERNE
+/-10 % avec un trimmer 1 k ohm 1 watt (voir note 4)
L’augmentation de la résistance diminue la tension.
SOUS PROTECTION DE FRÉQUENCE
Point de consigne : 94 -98 % Hz (voir note 5)
DISSIPATION DE PUISSANCE DE L’UNITÉ
12 watts maximum
TENSION D’ACCUMULATION
4 Volts aux bornes AVR
ENTRÉE ANALOGIQUE
Entrée maximale : +/- 5 Vdc (voir note 6)
Sensibilité : 1 V pour 5 % de volts du générateur (réglable)
Résistance d’entrée 1k ohm
ENTRÉE DE STATEMENT EN QUADRATURE
Charge de 10 ohms
Max. Sensibilité : 0,07 A pour 5 % de statisme 0PF
Max. Entrée : 0,33 A
PROTECTION CONTRE LA SUREXCITATION
Point de consigne 75 V c.c.
Temporisation 10-15 secondes (fixe)
ENVIRONNEMENTAL
Vibrations : 20-100 Hz 50 mm/sec
100 Hz-2 kHz 3,3 g
Température de fonctionnement : -40 à +70º C (note 7)
Humidité relative : 0-70º C 95 % (note 8)
Température de stockage : -55 à +80º C

Note:
1. Réduire de 12 % s’il est monté en orientation « portrait ».
2. Avec 4 % de régulation du moteur.
3. Après 2 minutes.
4. Une réduction du taux du générateur peut s’appliquer. Vérifiez auprès de l’usine.
5. Réglé en usine, semi-scellé, sélectionnable par cavalier.
6. Tout appareil connecté à l’entrée analogique doit être entièrement
flottant (galvaniquement isolé du sol), avec un
résistance d’isolation de 500 V CA.
7. Réduire le courant de sortie de 5 % par degré C au-dessus de 60 C.
8. Sans condensation.

Emballage inclus:
1 X notice du produit
1 X régulateur de tension automatique
